濾機結構及工作原理：

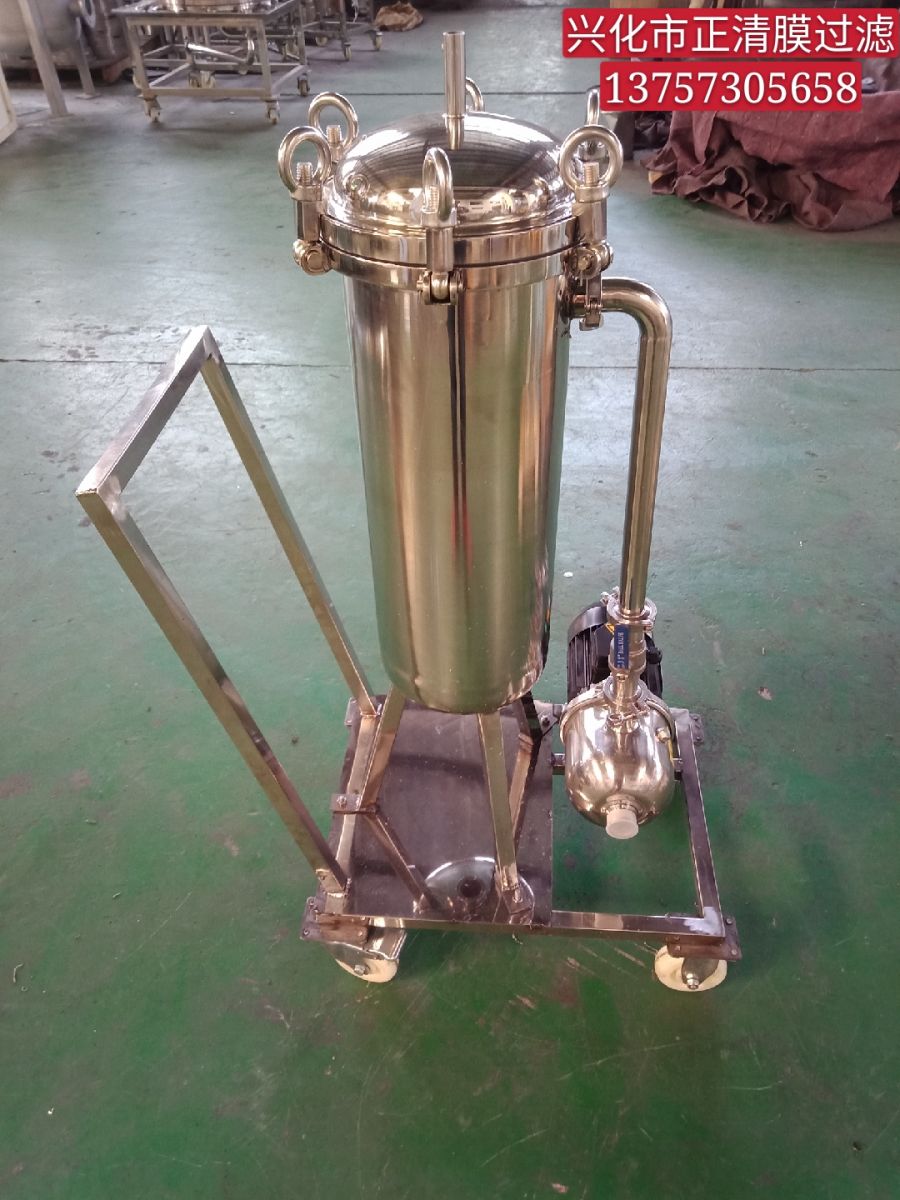

袋式過濾機是一種結構新穎、體積小、操作簡便靈活、節能、高效、密閉工作、適用性強的多用途過濾設備。
袋式過濾機是一種壓力式過濾裝置，主要有過濾筒體、過濾筒蓋和快開機構、不銹鋼濾袋加強網等主要部件組成，濾液由過濾機外殼的旁側入口管流入濾袋，濾袋本身是裝置在加強網籃內，液體滲透過所需要細度等級的濾袋即能獲得合格的濾液，雜質顆粒被濾袋攔截。該機更換濾袋十分方便，過濾基本無物料消耗。
過濾操作及注意事項：
本機操作簡單，使用時只需將所需要細度等級的濾袋安裝在濾筒內，檢查O型密封圈是否完好，然后旋緊濾筒蓋環形螺栓，即可投入工作。
泵啟動后，過濾機上壓力表微微上升，初始?jí)毫s0.05MPa左右，隨著使用時間的延長，缸內濾渣逐漸增多，當壓力達到0.4MPa時，應停機打開筒蓋，檢查濾機袋留渣情況，可更換濾袋繼續使用（濾袋通過清洗一般可重復使用）。
過濾機壓力一般調在0.1-0.3MPa比較合適，可通過回流管路或泵上回流閥來調節，過濾壓力過高會損壞濾袋以及保護網，需格外注意。
主要用途：
油漆、啤酒、植物油、醫藥、化學藥品、石油產品、紡織化學品、感光化學品、電鍍液、牛奶、礦泉水、熱溶劑、乳膠、工業用水、糖水、樹脂、油墨、工業廢水、果汁、食用油、臘類等。
型號說明
ZQMDS-1P1S：用于標準長度濾袋，過濾面積0.25m2。
ZQMDS-1P2S：用于雙倍標準長度濾袋，過濾面積0.5m2。
| 袋式過濾器規格 |
| 型號 |
濾袋編號 |
濾袋個數 |
過濾面積（m2） |
進出口徑 |
工作壓力 |
最大流量m2/h （粘度=1厘泊） |
| ZQMDS-1P1S |
1 |
1 |
0.25 |
ф50 |
0.5 |
15 |
| ZQMDS-1P2S |
2 |
1 |
0.50 |
ф50 |
0.5 |
30 |
| ZQMDS-2P2S |
2 |
2 |
1.0 |
ф50 |
0.5 |
60 |
| ZQMDS-3P2S |
2 |
3 |
1.5 |
ф50 |
0.5 |
90 |
| ZQMDS-4P2S |
2 |
4 |
2.0 |
ф100 |
0.5 |
120 |
| ZQMDS-5P2S |
2 |
5 |
2.5 |
ф150 |
0.5 |
150 |
| ZQMDS-6P2S |
2 |
6 |
3.0 |
ф200 |
0.5 |
180 |
| ZQMDS-7P2S |
2 |
7 |
3.5 |
ф200 |
0.5 |
210 |
| ZQMDS-8P2S |
2 |
8 |
4.0 |
ф250 |
0.5 |
240 |
| ZQMDS-10P2S |
2 |
10 |
5.0 |
ф250 |
0.5 |
300 |
| ZQMDS-12P2S |
2 |
12 |
6.0 |
ф300 |
0.5 |
360 |
| ZQMDS-14P2S |
2 |
14 |
7.0 |
ф300 |
0.5 |
420 |
| ZQMDS-16P2S |
2 |
16 |
8.0 |
ф300 |
0.5 |
480 |
| ZQMDS-18P2S |
2 |
18 |
9.0 |
ф350 |
0.5 |
540 |
| ZQMDS-20P2S |
2 |
20 |
10.0 |
ф350 |
0.5 |
600 |
| ZQMDS-22P2S |
2 |
22 |
11.0 |
ф350 |
0.5 |
660 |
| ZQMDS-24P2S |
2 |
24 |
12.0 |
ф350 |
0.5 |
720 |
注：設備尺寸大小，都可以根據客戶具體使用情況訂做。
|
